Usinage 3D avec la MAGIC-7 Avec un logiciel CAO FAO en option la MAGIC-7 et capable d'usiner en 3D. |
|

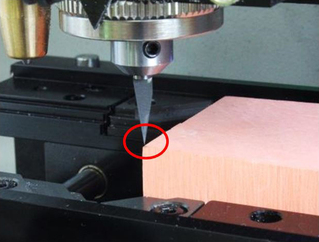

1. Réglage origine travail Avant de commancer l'usinage, vous devez régler la position d'origine du travail, elle doit correspondre à l'origine du model 3D. Si l'origine du travail est mal réglée, l'usinage peut ne pas être fait au bon endroit. L'outil et la pièce peuvent également être endommagés. |
|
.
2. Ouvrir le model 3D

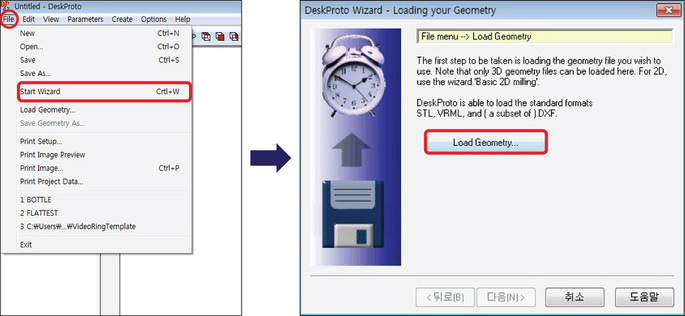

Cliquer sur le menu File → Start Wizard → DeskProto Wizard → DeskProto Wizard Basic 3D Milling → Load Geometry.
Cliquer sur le menu File → Start Wizard → DeskProto Wizard → DeskProto Wizard Basic 3D Milling → Load Geometry.
.
|

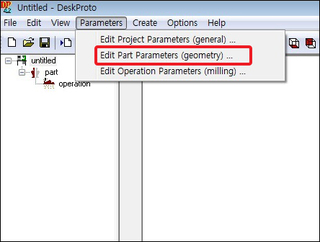

3. Choisir la machine Allez à Parameters → Edit Part Parameters(geometry) , Sélectionner la machine et la dimension de l'objet |
|
.
|
4. Choisir l'outil et type de parcours outil

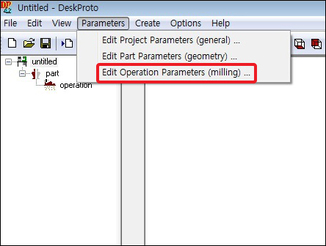

Allez à Parameters → Edit Operation Parameters(milling) |
|
.
5. Créer le parcours outil

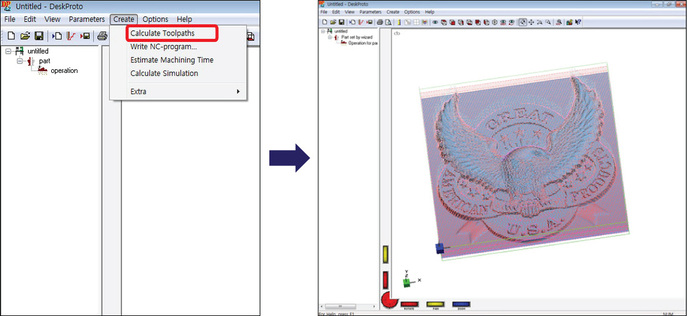

Menu créer → Calculer Parcours outil
Menu créer → Calculer Parcours outil
.
6. Ecrire le fichier NC
Vous pouvez enregistrer le parcours outil crée dans un fichier NC

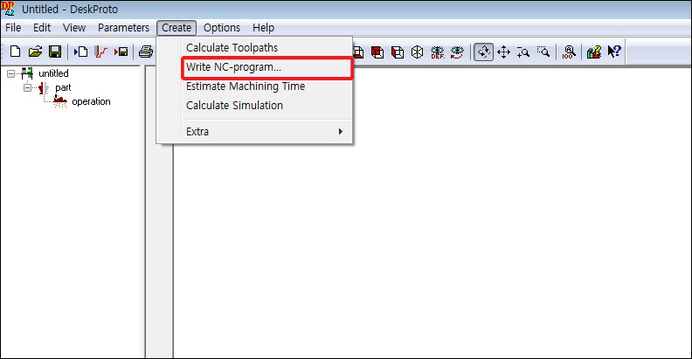

Menu Créer → Ecrire Fichier NC pour l'enregistrer
Vous pouvez enregistrer le parcours outil crée dans un fichier NC
Menu Créer → Ecrire Fichier NC pour l'enregistrer
.
7. Paramètres NC Spooler
NC-Spooler est l'utilitaire utilisé pour transférer à la machine le fichier NC crée par DeskProto.
1)Ouvrir le menu Outils dans Magic Art, Sélectionner NC-Spooler pour l'ouvrir
2)Les paramètres de communication doivent être configurer la première fois.

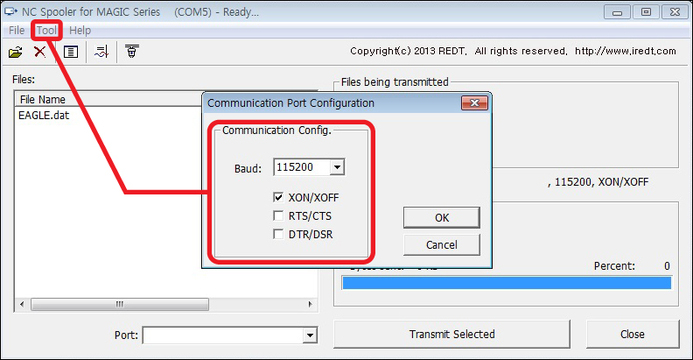

Pour configurer les paramètre de communication, sélectionner Outils, Paramètres communication. Utiliser Baud 115200 et XON/XOFF
NC-Spooler est l'utilitaire utilisé pour transférer à la machine le fichier NC crée par DeskProto.
1)Ouvrir le menu Outils dans Magic Art, Sélectionner NC-Spooler pour l'ouvrir
2)Les paramètres de communication doivent être configurer la première fois.
Pour configurer les paramètre de communication, sélectionner Outils, Paramètres communication. Utiliser Baud 115200 et XON/XOFF
.
8. Transfert fichier NC
※Vous devez mémoriser le point d'origine du travail sur la machine avant d'envoyer le fichier NC.
1) Ouvrir menu Fichier → Ajouter un fichier NC pour ouvrir le fichier crée avec DeskProto

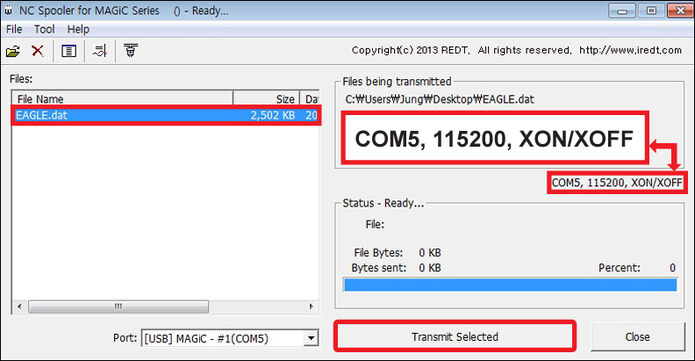

2) Sélectionner le fichier à ouvrir puis cliquer sur Transmettre pour l'envoyer à la machine
※Vous devez mémoriser le point d'origine du travail sur la machine avant d'envoyer le fichier NC.
1) Ouvrir menu Fichier → Ajouter un fichier NC pour ouvrir le fichier crée avec DeskProto
2) Sélectionner le fichier à ouvrir puis cliquer sur Transmettre pour l'envoyer à la machine
3) Graver

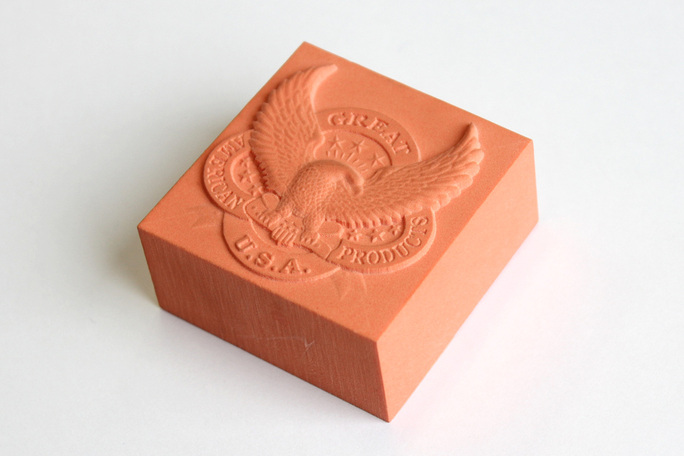

4) Produit fini
4) Produit fini
